系统简介：

在已建的各信息化系统的基础上，配备违章智能识别前置分析设备，利用AI智能化视频识别技术、边缘计算、大数据深度发掘分析技术，构建监察监管端—煤矿企业端两级架构平台系统，实现对井工煤矿作业地点、重要场所和重点设备全时空、无缝隙监测监控和预警，通过正常状态忽略，异常情况和隐患自动抓取、记录和证据自动固定，监察员综合判断，实现隐患自动锁定、关键信息自动记录存档。利用“可视化+安全”管控模式，推进矿山AI智能分析系统工程建设，实现生产业务场景监管过程中数据监测可视化、操作行为可视化、设备管理可视化的智能辨识监控模式，形成的成果最终服务于监管侧日常安全监察执法及煤矿企业日常安全管理。



系统组成：

总体系统架构可分为三部分：局端系统、矿端系统、识别场景分析系统算法模型训练及服务，系统架构如下图所示：

系统功能：

1、主页

主页包含统计报表及AI算法运行相关信息等，支持自定义布局，自定义报表组件，可根据实际需要编辑主页展示内容。同时展示基础统计，包括告警事件数量、离线的摄像头信息等，可以在主页直接对告警事件进行处理。

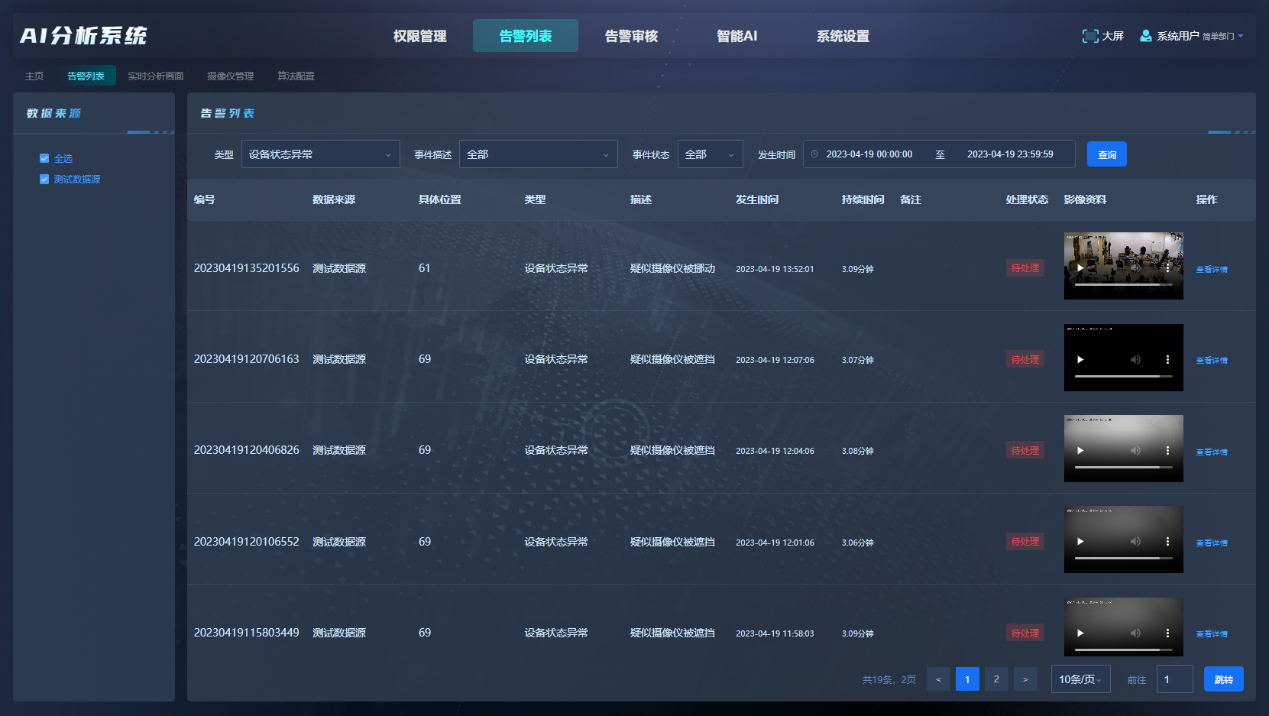

2、告警列表

展示算法分析出来的异常信息，包括异常持续时间，带有图片和视频，能对信息进行勘误和处理，在处理完时，需记录处理人和处理措施，便于以后出现相处事件时能快速处理。





其中告警详情可查看事件具体信息，包括数据来源、具体位置、事件类型、事件描述、发生时间、持续时间、时间状态、影像资料、事件处置信息，更多影像资料（如果设置了告警间隔时间，那么在这个间隔时间内重复产生的事件将被纳入该事件的子事件，可通过更多影像资料查看）；同时提供忽略误报和事件处置功能。





3、告警历史

告警历史展示系统中所有已处理完毕的告警信息，提供根据告警类型、事件描述、发生时间进行筛选的功能，同时提供查看告警详情（详情信息同告警列表）的功能。





4、事件自动合并

可自定义将一段时间内同一个位置的相同类型告警合并为一条告警信息。

5、摄像头列表

可在系统查看已接入的摄像头实时画面。





6、录像回看

可在系统查看已接入的摄像头录像画面，并且可以在指定时间手动生成告警。



7、算法配置

在系统中为接入的摄像头配置算法和参数，一键式部署，无需人工干预。任意一种算法都可以配置到任意视频流中，无摄像头厂商、性能和型号限制。

管理配置AI算法，提供算法名称、算法类型、算法启用状态、摄像仪数量、算法离线数量信息查看；提供新建配置、修改算法挂载摄像仪、修改算法分析区域、修改算法参数、停用启用算法、删除算法配置功能。



8算法应用

8.2重要区域违规闯入识别

针对危险、重要或预设区域进行全天候实时入侵监测，明确静止非法闯入的区域安装摄像仪，一旦识别到人员进入警戒线内，则立即推送告警信息及证据视频，通知管理人员处置。



8.2人员不戴安全帽识别

在特定危险区域安装摄像仪，实时识别人员是否按要求佩戴安全帽，一旦发生未带安全帽，则立即发送告警信息及告警视频，通知管理人员处置。



8.3吸烟识别

针对马头门、水仓水泵房、卷扬、配电室、料台、井下井口车场等特定场所，由于生产环境的复杂性和危险性，时常伴有危险发生，而吸烟会产生明火，造成危险事故的发生，某些区域明确禁止明火，利用现有摄像头，采用AI智能分析技术，对人员违规吸烟进行监控分析，异常告警，抓拍取证，通知相关人员进行处置，杜绝危险发生。



8.4跌倒行为识别

针对溜井、马头门、水仓水泵房、卷扬、配电室、料台、室外、井下井口车场等重要场所，实时识别人员是否存在跌倒行为，一旦识别人员跌倒，立即产生告警信息，将信息推送至相关人员，及时进行救援，避免危险事故的发生。



8.5人员离岗/睡岗识别

针对中控室等场所，由于工作时长、劳动强度等多方面原因，职工离岗、睡岗现象屡见不鲜，管理难度大，且该违章违规行为，给企业也造成了一定的经济损失。利用现有摄像头，采用AI视频分析技术，实时监测中控室值班人员情况，若出现异常则告警，杜绝离岗、睡岗现象。



8.6人员未系安全带识别

针对进入溜井的人员，实时监测是否出现人员未系安全带的行为，一旦识别到该行为，即推送告警并抓拍取证，规范监督人员的不规范工作行为。



8.7 AI场景案例

（1）人员计数

（2）行人不行车识别

（3）皮带机运转识别

（4）劳保用品识别

（5）井下传感器挪动、遮挡识别

五、系统性能

1、系统响应时间

系统业务功能访问响应时间不超过2秒，系统融合、数据分析响应时间不超过10秒。

2、系统可靠性

系统应确保数据获取、融合、传输等过程的可靠性。

3、系统可扩展性

系统应能够动态调节，为不同网络应用提供可扩展性，包括网络拓扑结构可扩展、服务内容可扩展等。

4、系统兼容性、开放性和易维护性

任意一种算法都可以配置到任意摄像仪的视频流中，无摄像仪厂商、性能和型号限制。

5、系统安全性

服务器管理系统支持国产自研管理芯片，需提供软件著作权证书扫描件及相关证明材料；服务器管理软件通过完善的信息安全评估，包括保密性、完善性、抗抵赖性、可核查性测试，提供由具备CNAS资格的检测机构出具的服务器管理软件信息安全性测试报告复印件，加盖原厂公章；服务器管理软件通过安全渗透测试，包含认证安全、权限管理安全、会话安全、信息泄露安全、输入输出合法性安全性测试，提供由具备CNAS资格的检测机构出具的安全渗透性测试报告复印件，加盖原厂公章，系统只能在内网环境下运行，不得将数据上传任何公网云服务器，包括模型训练和实时分析。

6、系统可扩容性

预留扩展空间，可满足不断提升智能管控平台技术应用水平。

7、系统的并发用户数

系统用户同时在线人数不受限，系统支持的最大并发用户不低于50人。

系统特点：

软件特点

支持历史网络事件回放功能、自动发现设备并可视化网络中设备的物理连接

集中管理设备配置文件及固件、通过自定阈值和持续时间灵活地得到事件和通知

支持内嵌MIB浏览器和MIB编译器的第三方设备、提供全面的报告，包括设备统计，流量及设备可用性报告

自动生成OPC2.0标签，便于整合SCADA/HMI应用、提供虚拟演示网络，让你无需连接任何设备便可体验软件

支持移动应用随时随地进行远程监控和接受通知、可视化与事件回放

在搜索范围内自动侦测最多2000个设备和SNMP/ICMP设备、冗余网络协议中冗余链路状态和设备角色的可视化

VLAN组图像和IGMP Snooping的可视化、图形化显示VLAN分组和IGMP snooping运行状态

以不同颜色表示不同流量大小、前面板设备的可视化，包括端口和LED指示灯

网管型PoE设备功耗的可视化、显示第三方设备图标、网络诊断和事件通知、可搜集带宽利用率和数据报错误率等统计数字，并生成趋势图，最高可精确到至小数点后四位

通过SNMP Trap/Inform实时侦测问题，或通过轮询发现问题、Event Playback（事件回放）记录网络事件，重播以往网络事件

通过自定义的阈值和持续时间，进行灵活的事件和通知、支持Systog服务器进行集中式信息管理

支持手机短信和电子邮件事件通知报警，或在本地通过蜂鸣和编程进行本地告警

实时监测设备可用性

群组健康状态OPC标签可表示整个网络是否在健康运行、支持具有内嵌浏览器和MIB编译器的第三方设备

通过SNMP Trap与第三方NMS整合、自动生成OPC2.0标签，便于整合SCADA/HMI应用

集中配置和固件管理

批量安装设备配置和固件、只要轻轻点击一下，就可备份整个数据库，包括拓扑图、工作日志、事件进程和设备属性

可设定周期性的配置备份、可保存配置更改的历史记录、比较工具用来指出两个配置文件的差异。
