一、系统简介

KT677新型矿井广播通信系统采用TCP/IP为通信协议，支持SIP、VOIP通话，作为煤矿安全系统的一个重要组成部分，为煤矿安全生产提供一种有效的通讯手段。新型矿井广播通信系统可以分布在巷道、候车室、猴车沿线、皮带沿线、采煤工作面、掘进工作面等岗位上完全消除呼叫盲点。使井下作业、休息人员可清晰听见音箱广播声音和报警语音并且可通过对讲音箱和井上、井下对讲通信。

紧急情况下，调度人员可根据具体情况，将紧急处理预案语音通过“新IP矿用语音广播系统”紧急广播。井下音箱将反复播放报警声和报警语音，及时通知井下作业人员迅速疏散和撤离，并对采取的安全措施和应急救援提供必要的信息帮助。这样可以最大程度上避免安全事故的发生、最大程度上减少安全事故造成的损失。

交接班时，“矿井语音广播系统”可以播放宣传教育、事时新闻、背景音乐等内容，对增强职工安全意识，娱乐职工文化生活、实现人文化管理能起到积极的作用。

巷道、皮带等地可通过对讲音箱喊话对讲进行调度，起到井下高效调度的作用。

一、系统组成

本系统主要由井上设备和井下设备两部分组成。采用专网连接一般为树形结构，也可接入工业环网。地面设备及对讲音箱都通过以太交换网络汇聚入系统，所有终端由广播服务器统一控制与调度管理。

井上设备

井上设备主要包括：广播主机（安装广播系统管控软件）、PBX语音调度服务器、调度台（选配）、音箱、麦克风、光电收发器、UPS电源（选配）、避雷器等组成。

井下设备

井下设备主要由KT677-F矿用本安型广播分站、矿用隔爆兼本安型电源、矿用光缆、矿用交换机、矿用光纤接线盒等组成。

本系统采用专网连接一般为树形结构，也可接入工业环网。地面设备及对讲音箱都通过以太交换网络汇聚入系统，所有终端由广播服务器统一控制与调度管理。系统拓扑图如下：

一、系统功能

• 紧急报警广播功能

紧急情况下，调度人员可以启动紧急报警广播，在井下各广播站点全线播放紧急报警声和告警语音，为井下工作人员疏散撤离提供必要的声讯信息；同时调度人员的指挥命令也可通过麦克风进行全线广播。

• 背景音乐和宣传语音广播功能

a)正常情况下，可将广播室播音员的语音在井下各广播站点全线或分区播放；

b)正常情况下，可将音源播放计算机播放的背景音乐、宣传语音，在井下各广播站点全线或分区播放；

• 分区广播

可实现，单点、区域、整体广播。

• 调度机广播

调度室可通过调度机对井下进行分区或者全区广播。

• 对讲功能

任何一台对讲音箱可和井上调度室进行对讲，可对设置的一个区域内所有音箱对讲。

• 远程音量调节

系统可远程控制所有终端，如：IP地址更改、按键呼叫更改、及音量大小调节。

• 广播故障检测

具备广播故障自动检测功能，并在广播控制主机上显示广播状态，以便工作人员及时发现处理。

• 后备电源功能

井下交流停电后, 矿井语音广播系仍可继续工作，工作时间不小于2小时。

• 漏接提醒功能

系统支持漏接电话统计提醒功能。

• 组网灵活

系统支持电缆、光缆组合组网。

• 音箱具有独立的IP

每台对讲音箱都具有独立的IP，方便接入网络。

• 录音功能

广播系统支持对广播内容进行录音，有助于对广播内容的严格把控。

• 广播终端状态监控

广播系统可以看到所有广播终端的状态（是否在线，是否处于广播状态等）。

• 多模式定时播放

可定时播放，并且可按照不同时长、文件次数来设置。

• 拆讲、强插、监听

可针对任意终端进行拆讲、强插、监听等管理员相关功能。

• 全键盘及显示屏

终端显示屏可显示时间，可配合全键盘拨号呼叫任意终端，实现全双工对讲。

一、系统特点

特点一：系统及终端IP化

系统及对讲音箱实现全IP话，可任意接入以太交换网络，方便系统安装。

特点二：双向通信

对讲音箱可实现一键呼叫调度台，另一键实现呼叫设定组（组成员可以是系统中任意终端）。

特点三：多用户登录

系统支持多用户登录，并且不同用户具备不同权限。

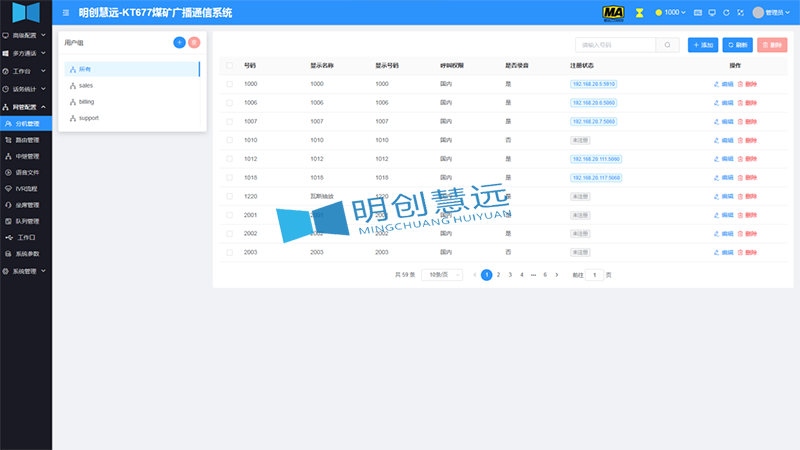

特点四：调度软件界面化

系统的所有调度功能及状态都可以通过调度软件管理与状态查看，方便系统管理与维护。

特点五：联动监控

可实时监控所有终端话站。响应速度快，一眼就能看所有终端的实时状态。可以关联指定视频监控摄像仪。调取广播终端附近摄像仪图像。

特点六：极高清语音对讲通话、以及极高清音乐文件播放。

本系统采用SIP标准化协议构建，原生支持高清语音对讲，但SIP协议不支持高清的音乐文件格式，此系统独立搭建了一套高清音频文件播放系统。保证了用户喊话及音乐广播的双重高标准需求。

特点七：支持通信介质类型丰富

支持通信距离光缆可达到20km。

特点八：兼容于可扩展性

系统可兼容管理无线通信系统，并实现手机终端与对讲音箱的通信之间的通信，系统也提供以太接口，可接入其他系统设备。

特点九：丰富的日志功能

强大的日志功能，系统中所以终端呼叫日志、故障日志、系统操作日志等其他日志功能。

特点十：云广播

本系统可以组建“云”平台，通过云上服务器，注册并管理各广播终端，用户在在任何有网络的地方，都可以登录云平台，管理此套系统，为局端用户对各子平台管理提供了极大的方便。
